BON , le résultat de mes périgrinations se trouve ci-dessous.
Faisant parfois un peu trop confiance à ce que je trouve sur le net, j'ai fait
imprimer le sticker trouvé sur le forum bien connu de tous les passionnés de
TY ! (mais je n'en veux à personne sauf à moi de ne pas avoir
contrôlé avant!)
Le résultat n'a pas été à la hauteur de mes attentes car en essayant de positionner
ce que j'avais reçu sur le réservoir encore décoré à l'origine, je ne pouvais
pas faire correspondre les 2 !
J'ai alors pensé que le gars c'était planté royalement et j'ai imprimé
sur une page A3 le sticker, et là, surprise, c'était le même
!
Prenant les choses en main et j'ai appliqué un calque sur le réservoir pour
faire un relevé. Comme le profil de celui-ci n'est pas dévelopable, j'ai du
faire quelques coupes pour appliquer au mieux le calque.
Les points côtés, je rentre tout ça sur un logiciel de dessin professionel avec
lequel je travaille et après quelques tatonnements, les coupes dans le calque
ont généré des erreurs, je suis arrivé à un résultat qui me satisfait!
Je vous en fait donc profiter, et pour parfaire le tout, j'ai fait un petit
reportage photo histoire de vous convaincre ;)
|

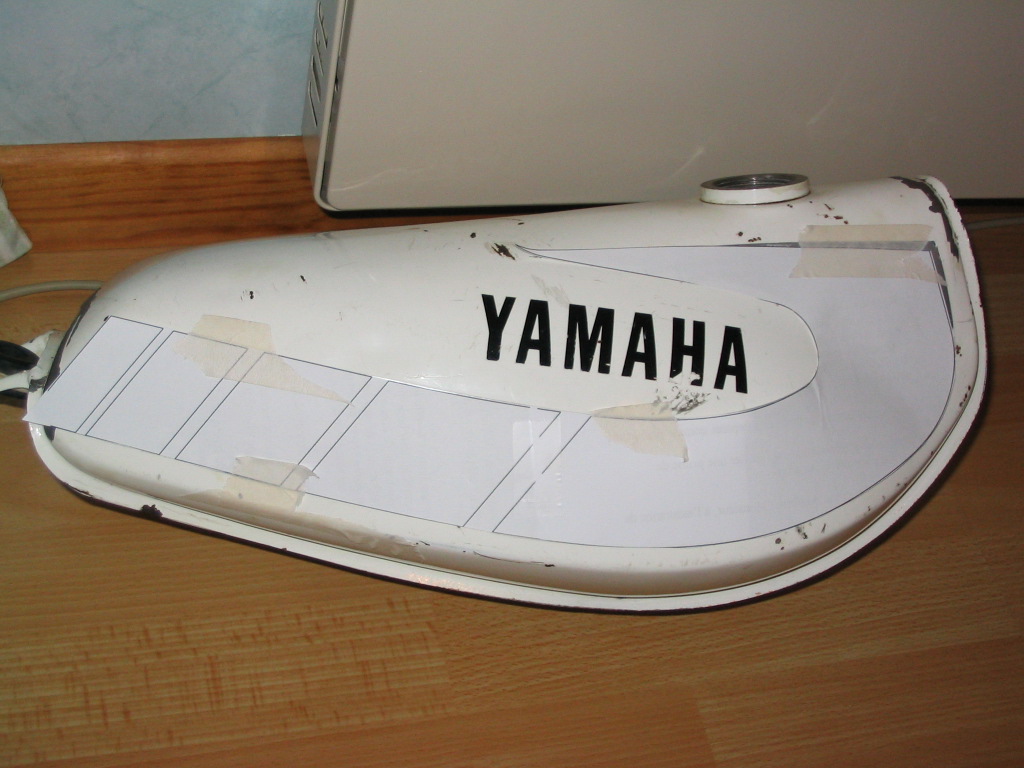

Première étape, relever à l'aide d'un calque des points remarquables que je retranscrirai dans le logiciel de dessin. |
 |

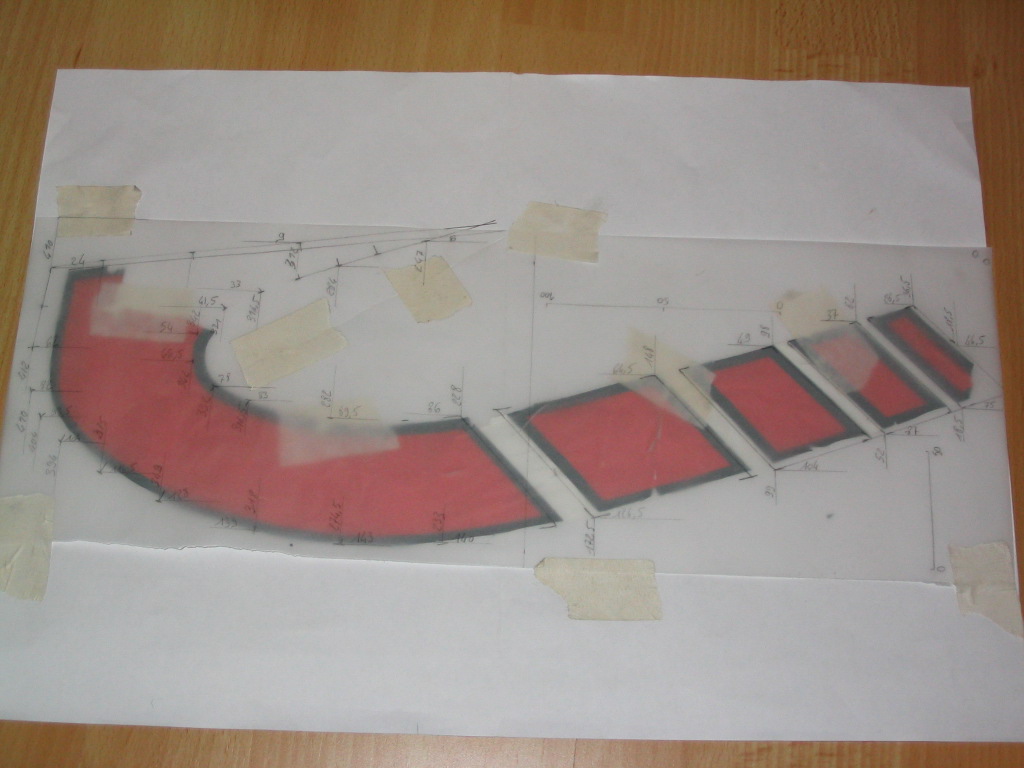

| Deuxième étape, décoller à l'aide d'un décapeur thermique le décor des stickers existants tout en essayant de ne pas les déchirer! Seul le décor gauche est pas trop mal venu et j'ai pu comparer avec mon relevé les écarts, dus essentiellement à la déformation du décor qui a eu chaud puis froid puis chaud .... |
 |
| Et là le truc qui fait mal, la superposition de mon boulot sur le décor imprimé à l'aide du fichier sur le forum! Même l'inscription YAMAHA n'est pas conforme à l'origine (trop épais) |
 |
| A nouveau vérification sur le réservoir, il y a quand même un petit décalage en haut à droite mais je ne vais pas chicaner pour 2 mm |
 |
|

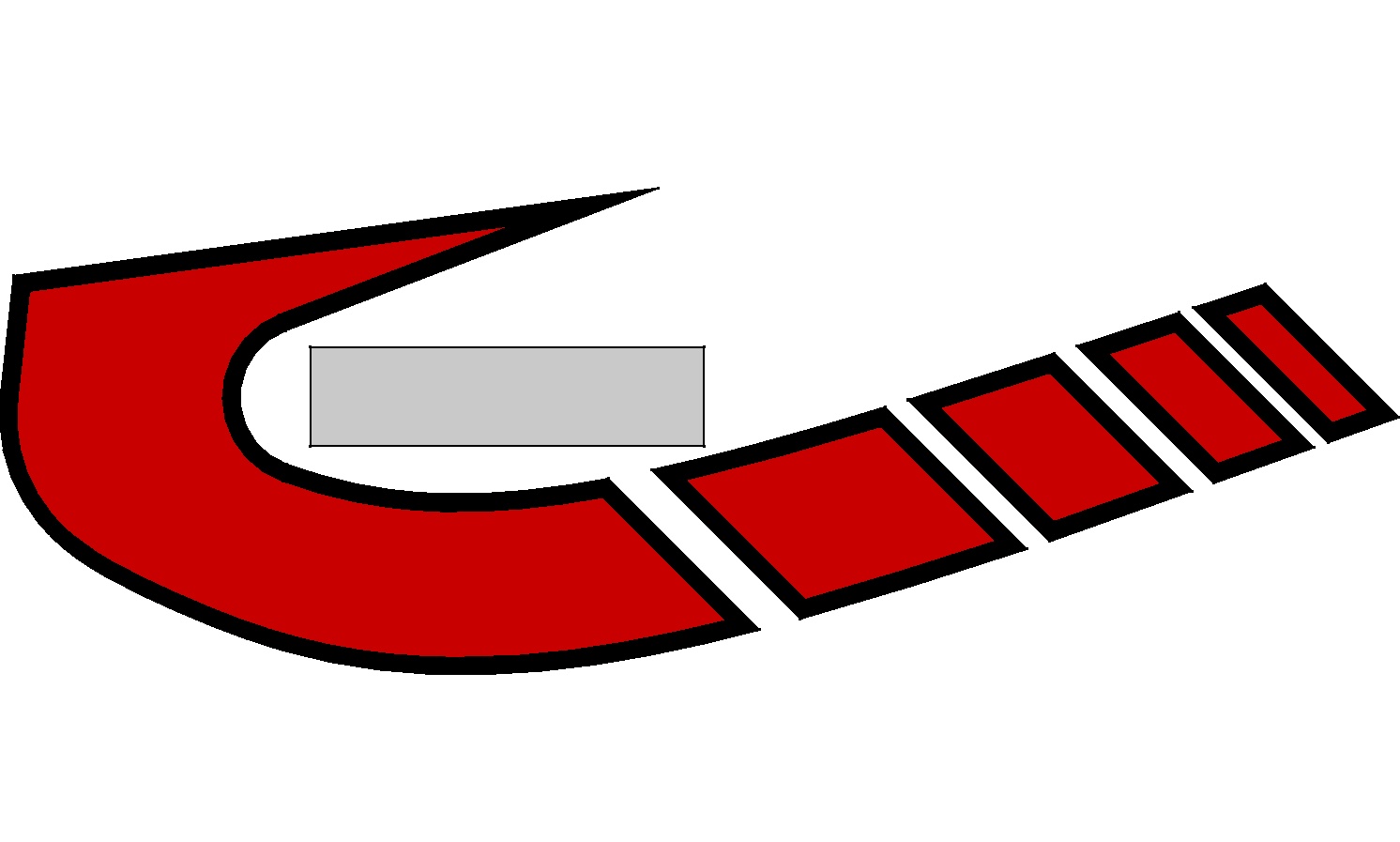

En cliquant sur l'image à droite vous pourrez récupérer un fichier jpeg, à mon avis suffisant pour faire une impression à l'échelle en s'aidant du rectangle gris qui doit faire 115mm de long par 29mm de haut (taille du YAMAHA d'origine). Si vous voulez une définition plus importante contactez
moi par mail !
|
 |
|
A droite la version origine pour exemple ! Rappel le "YAMAHA" fait 115x29 en 5mm d'épais |
 |
| Pour le 125 sur la grille et sur le cache utilisez la
police "Boombox" dispo ici
! |
125
|
